1.1引言:滨海湾金沙的大胆构想
两座塔楼
互相倚靠会怎样？

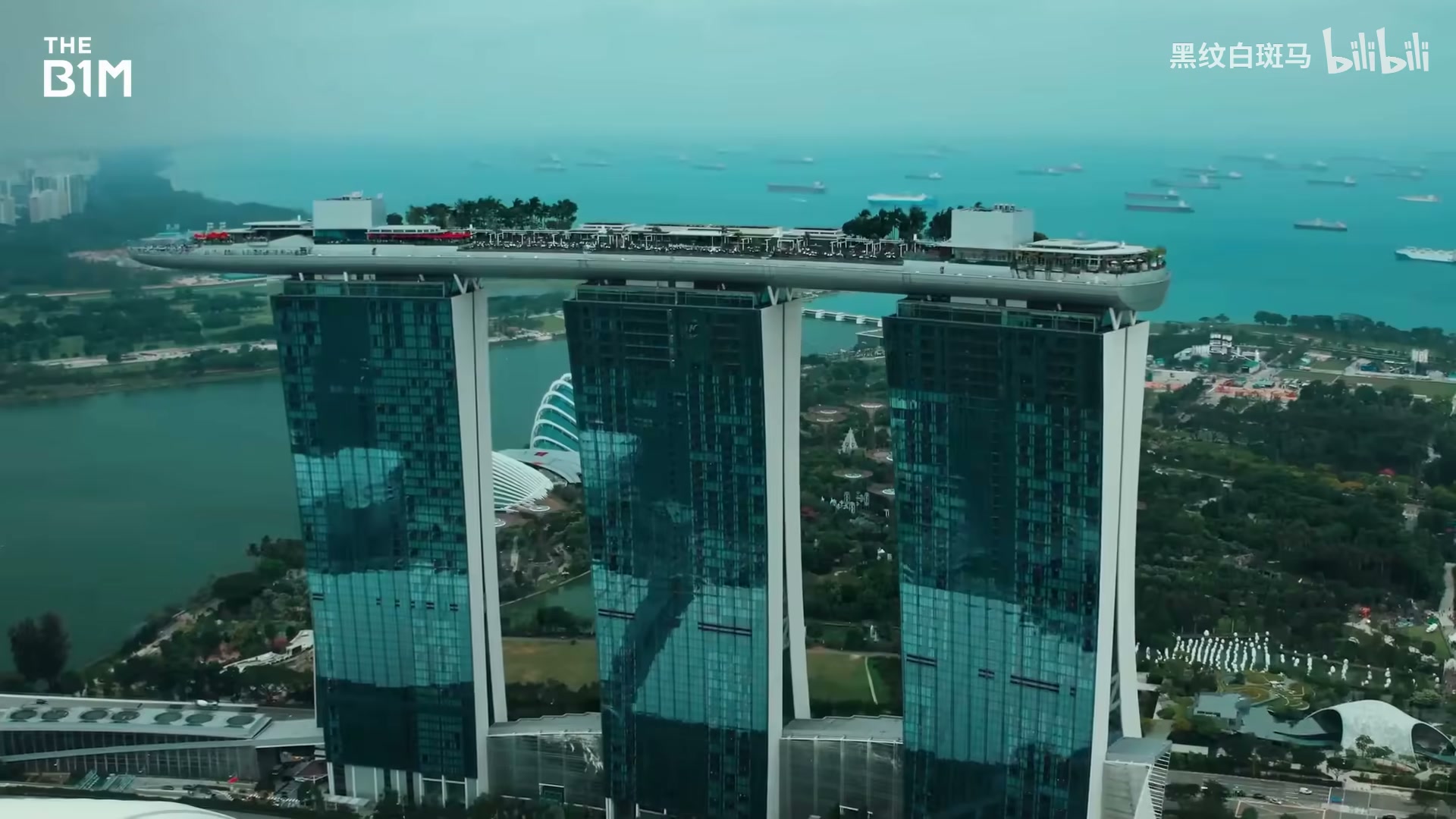

如果给一栋200米高楼加一栋一样高的塔楼,让它们向内倾斜互相倚靠,再横放一栋340米长的楼架在顶部保持平衡——这正是滨海湾金沙的真实结构。
而是像这样让它们向内倾斜
01 / 15
两座塔楼
02 / 15
1.2引言:滨海湾金沙的大胆构想
工程奇迹，
却仍未完工

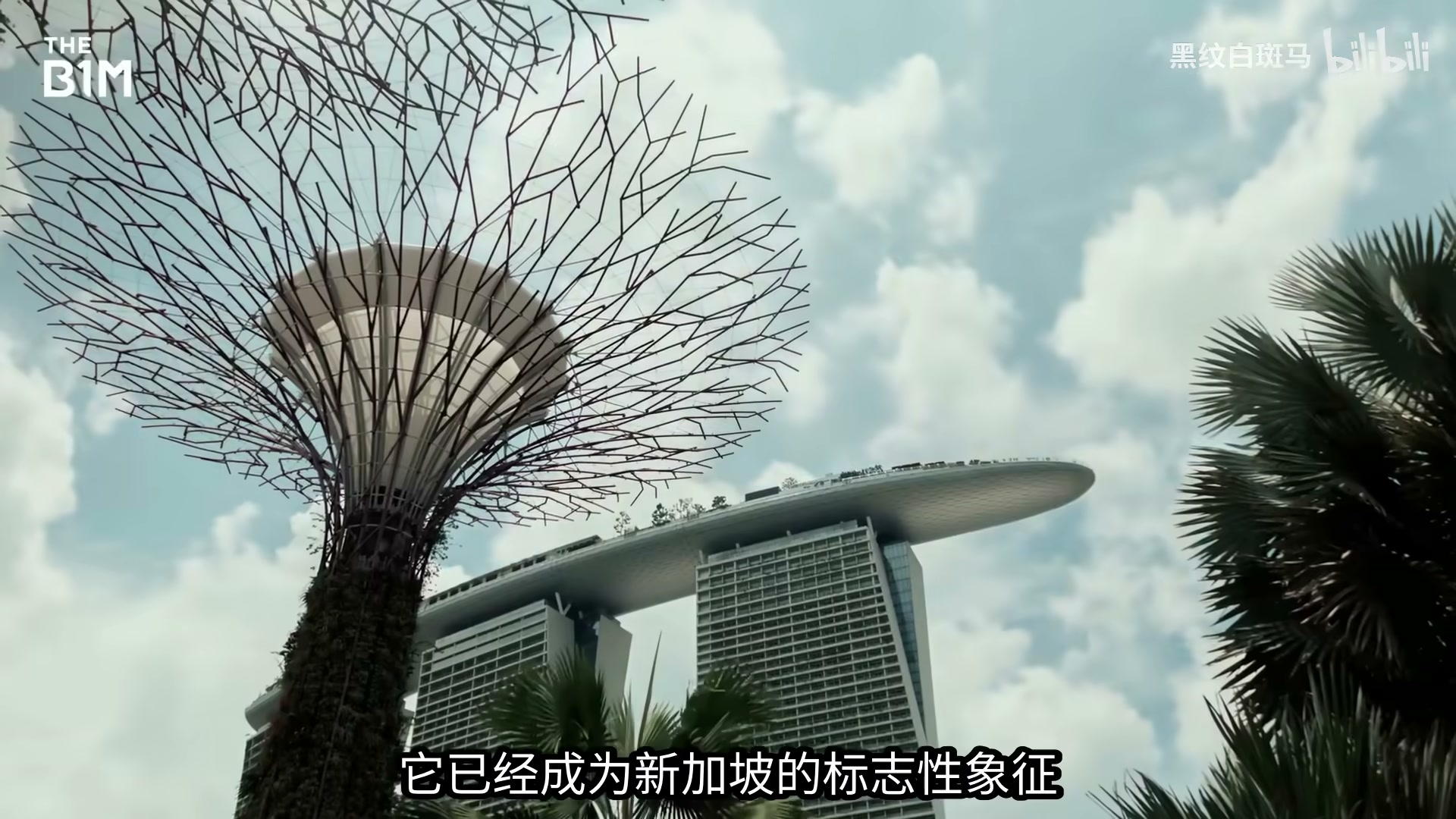

滨海湾金沙已是新加坡的标志性象征,是稳稳站立的工程奇迹,但它带来的颠覆性影响尚未被充分认可,而且扩建仍未完成。
完全称得上是工程奇迹
03 / 15
1.3引言:滨海湾金沙的大胆构想
洗牌的扑克牌，
成了城市新愿景
21世纪初新加坡已是金融中心,但要与香港、迪拜、拉斯维加斯竞争还需要地标景点;政府提出滨海湾改造计划,2006年拉斯维加斯金沙集团中标,由建筑师摩西·萨夫迪设计出三栋塔楼呼应赌场洗牌扑克牌形态的方案。
正在洗牌的扑克牌的形态
04 / 15
2.1塔楼工程挑战与施工
萨夫迪偏爱
“不可能”的建筑

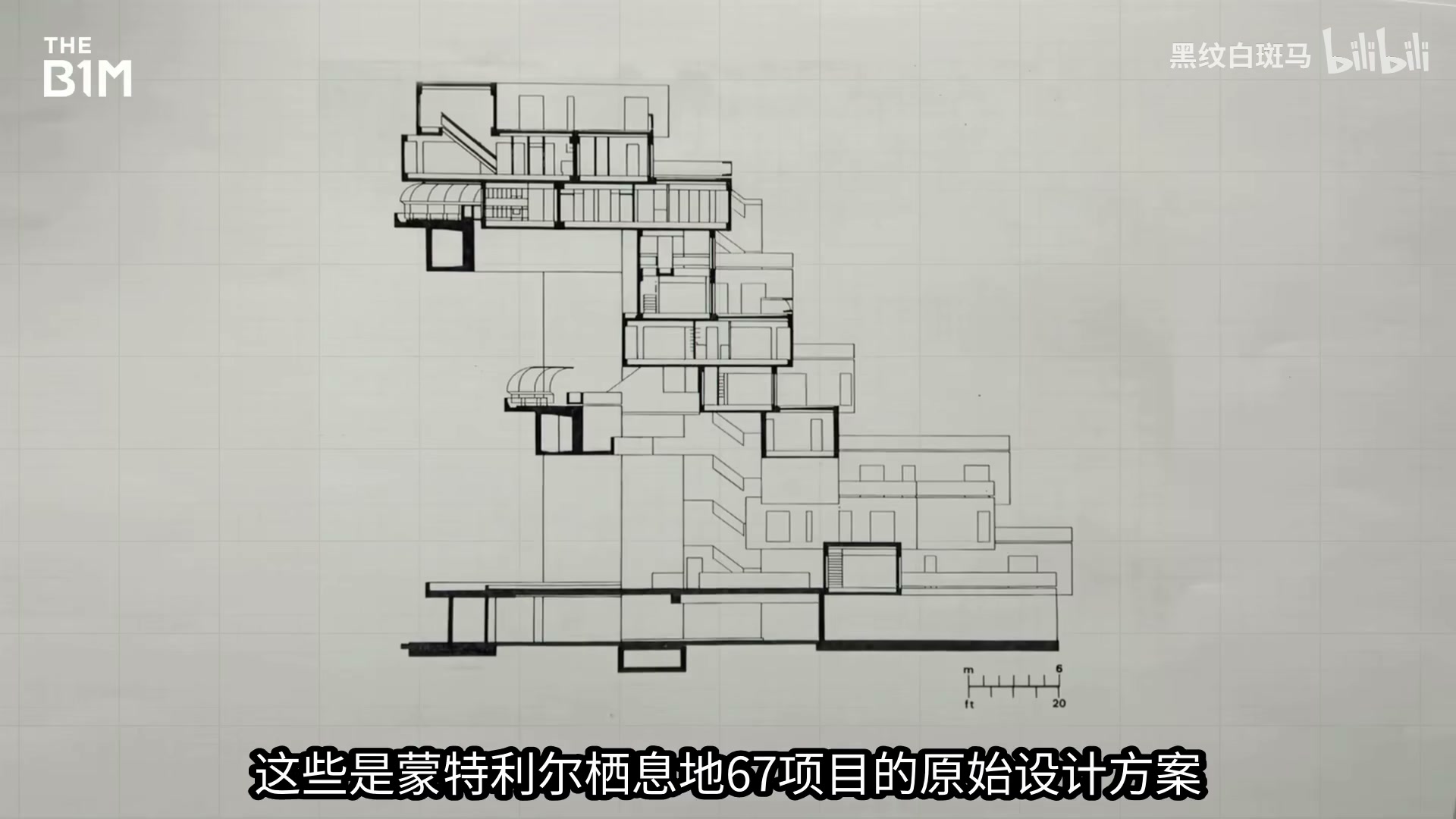

从设计之初,工程师们就在担心这个方案能否真正稳稳立住——萨夫迪向来偏爱那些看起来根本不可能建成的建筑,蒙特利尔栖息地67等过往作品延续了同样的结构逻辑。
那些看起来根本不可能建成的建筑对吧
05 / 15
2.2塔楼工程挑战与施工
填海地基上，
打进5000根桩

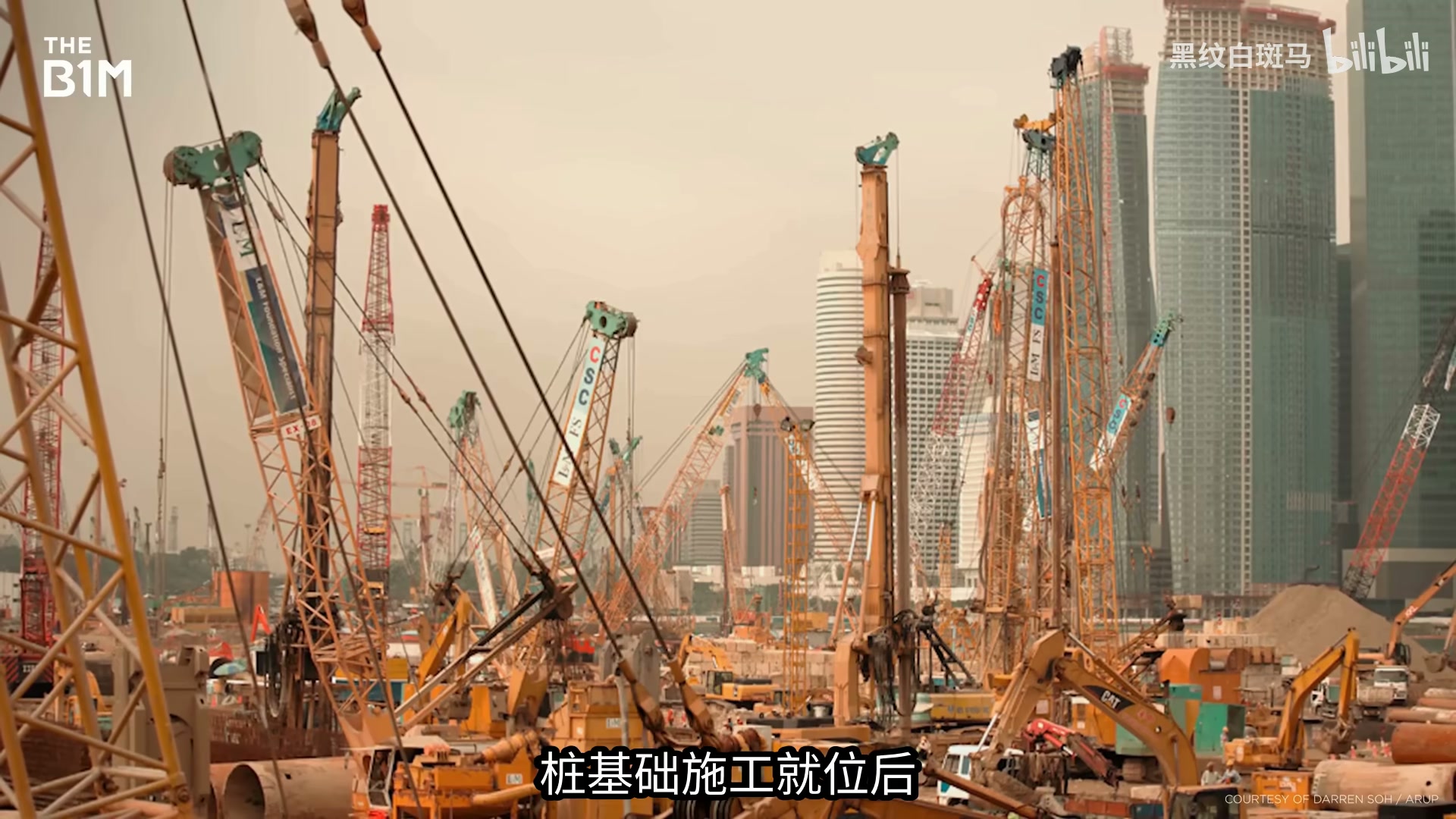

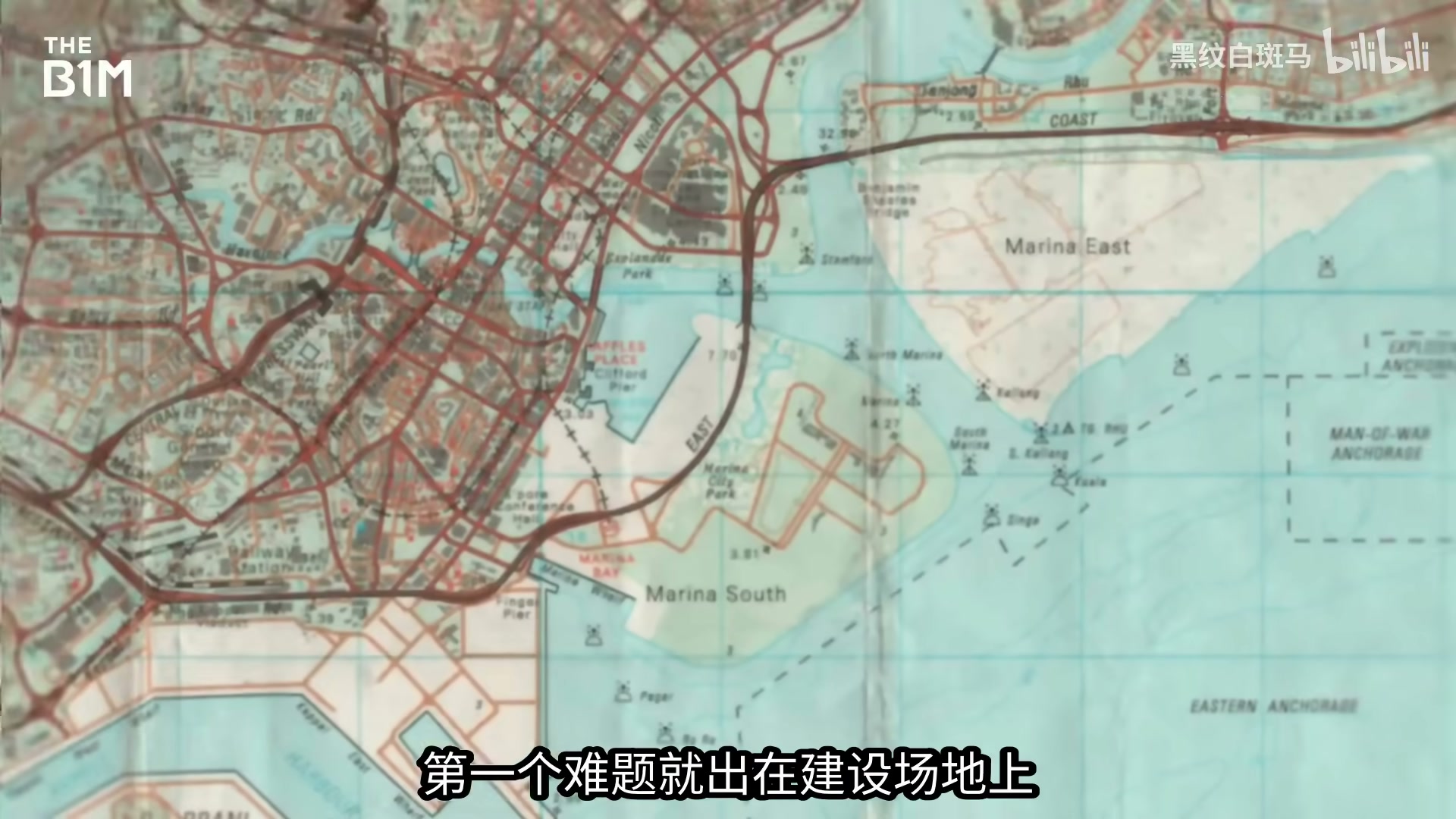

滨海湾金沙所在的地块是20世纪70至90年代填海造出的陆地,稳定性极差;为解决地基问题,工程师打入5000根最大埋深50米的桩基,把荷载传递到更坚实的岩土层。
工程师需要打入5000根桩机
06 / 15
2.3塔楼工程挑战与施工
毫米级定位，
撑起26度倾角
三座塔楼向内最大倾斜26度,定位偏差会导致顶部空中花园无法对接,测量团队用激光与GPS将施工精度控制在毫米级;配合剪力墙与预应力平板结构,三座200米高的55层塔楼于2009年全部封顶。
将所有施工精度控制在毫米级误差范围内
07 / 15
3.1空中花园建造工程

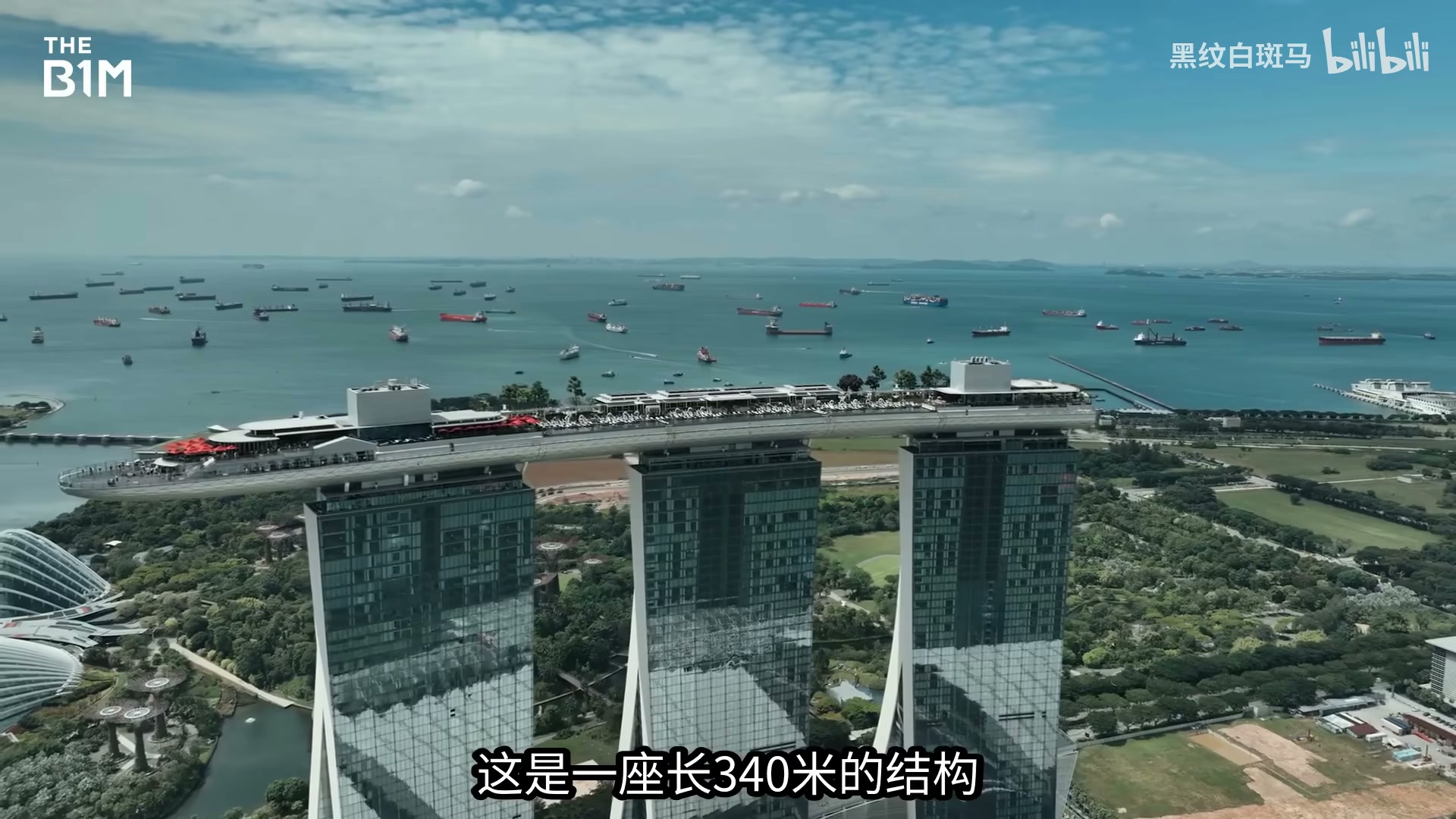

340米空中花园，
分14段吊装到位
空中花园分14个阶段建造,每段重达数百吨,先异地预制、驳船运抵现场,再由钢绞线千斤顶吊装焊接就位——这是有史以来难度最高的吊装作业之一,施工须避开大风天气,误差控制在毫米级。
工程师们将它分成14个阶段
08 / 15
3.2空中花园建造工程
世界最大的
公共悬臂平台

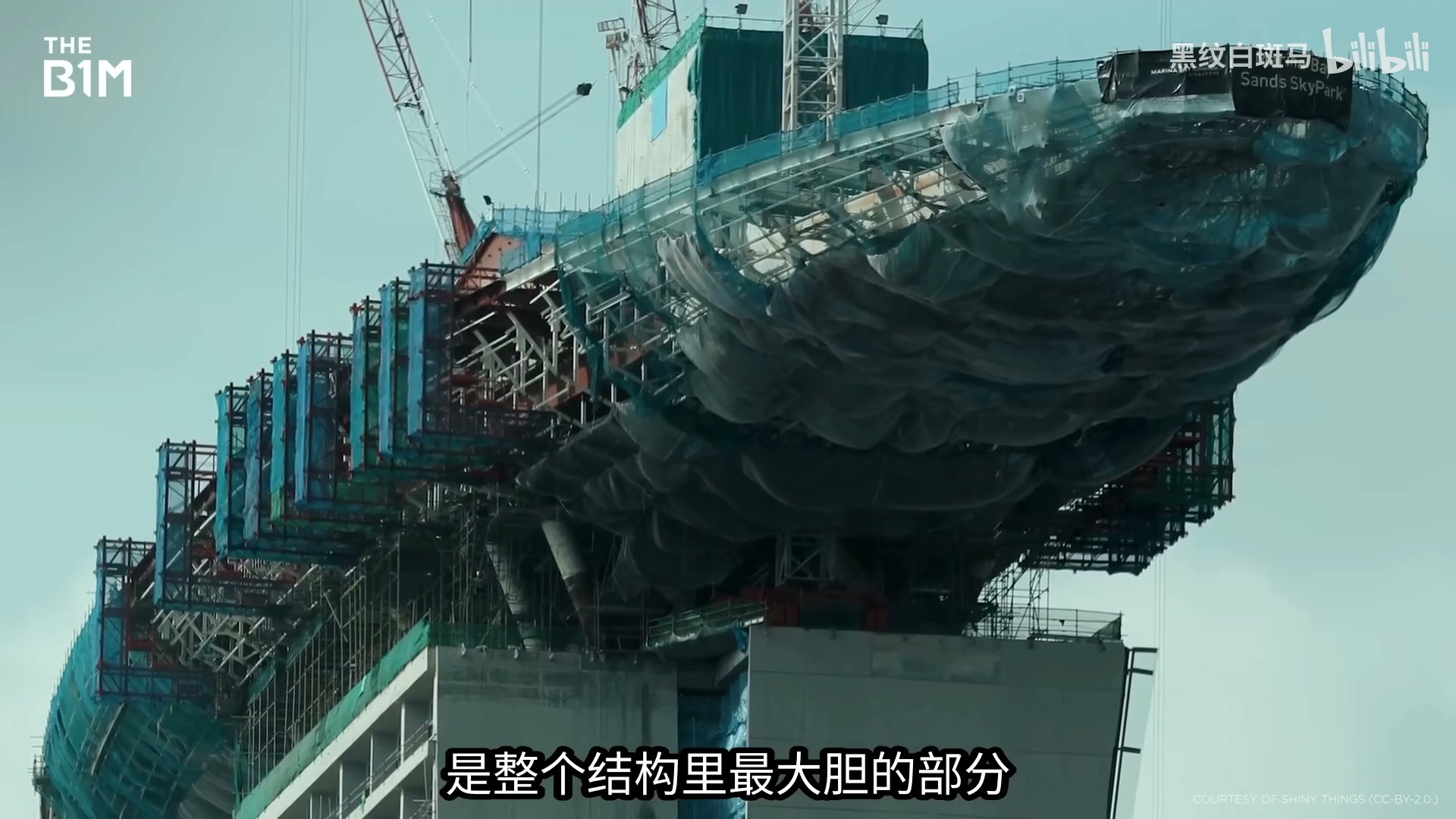

悬空于城市上空的悬臂段是整个结构中最大胆的部分,内部横架系统把重量分散传回塔楼;箱型梁、长钢横架与V型支撑将受力均匀分散,至今仍是世界上最大的公共悬臂平台。
它仍然是世界上最大的公共悬臂平台
09 / 15
3.3空中花园建造工程
会“呼吸”的结构：
日位移20毫米

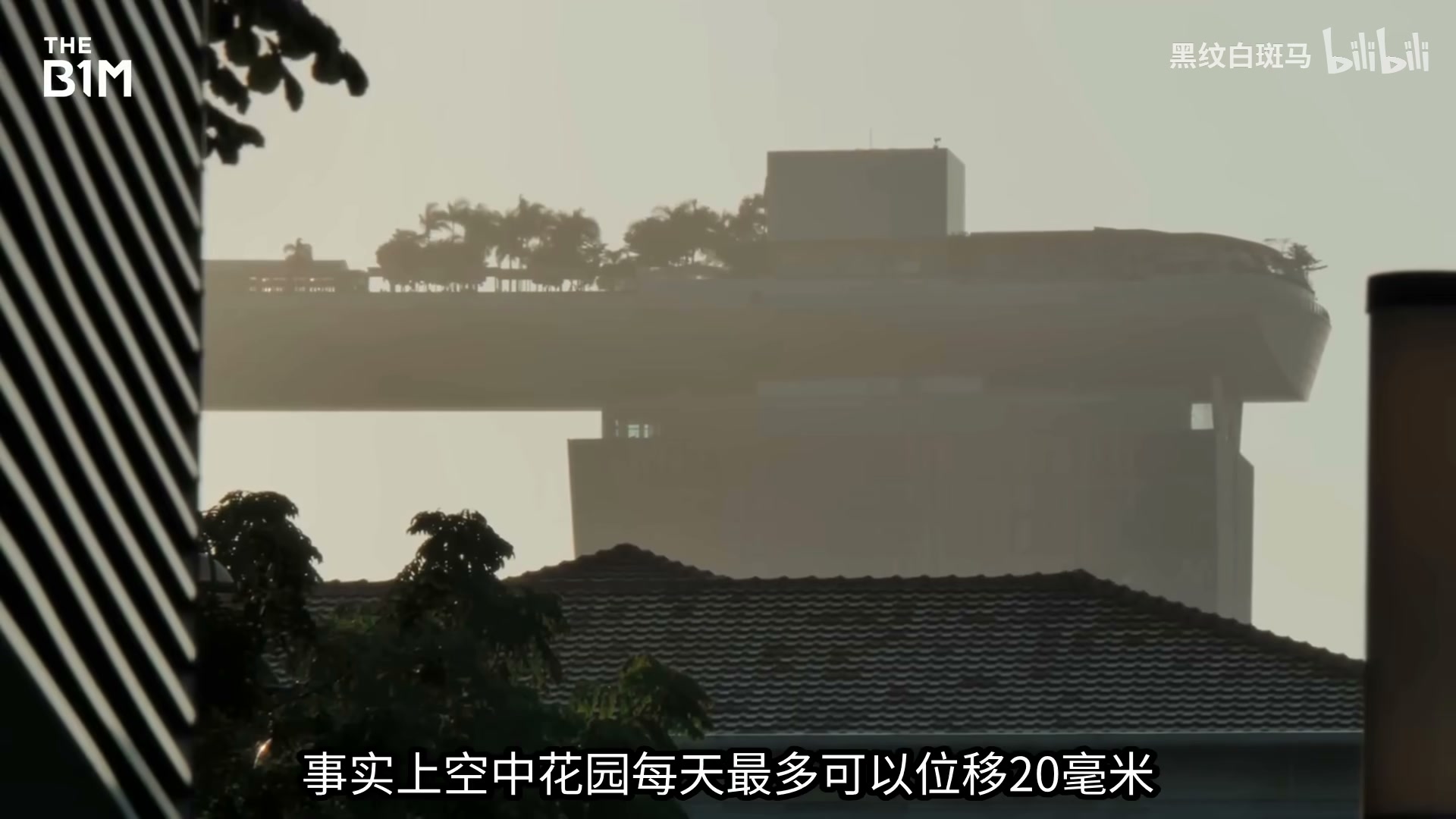

三座塔楼会因热胀冷缩及风荷载持续发生细微位移,空中花园每天最多可位移20毫米;为此塔楼之间设置伸缩缝,并靠这套柔性设计避免结构被拉裂。
空中花园每天最多可以位移20mm
10 / 15
4.1标志性无边泳池建造
漂浮云端的
世界最大无边泳池

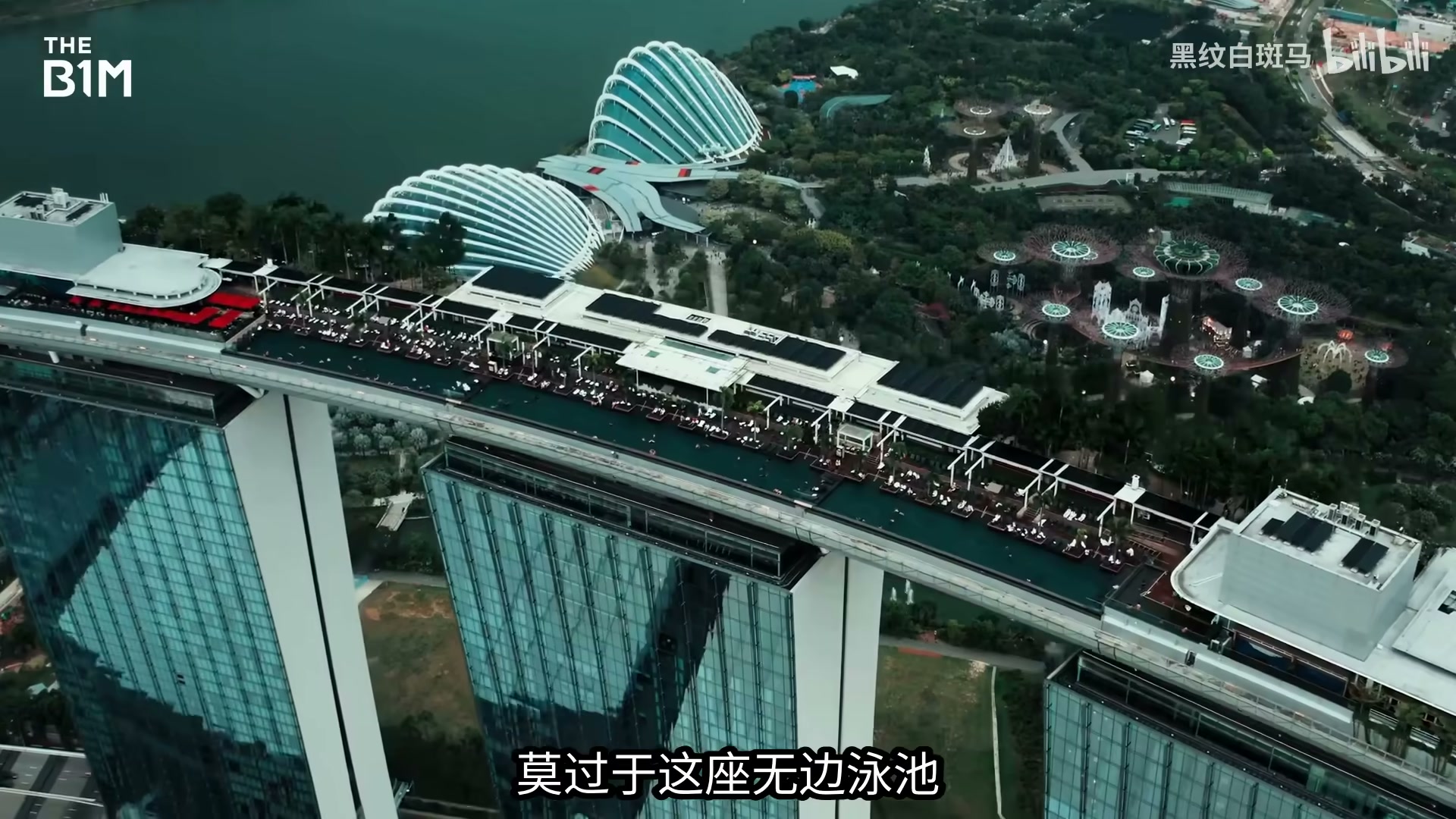

无边泳池长150米,是世界上最大的屋顶泳池;结构分三段分别对应下方塔楼,靠伸缩缝适应位移与沉降,隐藏的水箱和水泵持续平衡水位,打造出无缝衔接的视觉效果。
是世界上最大的屋顶泳池
11 / 15
5.1项目价值与城市影响
84.5万平方米，
一座垂直城市

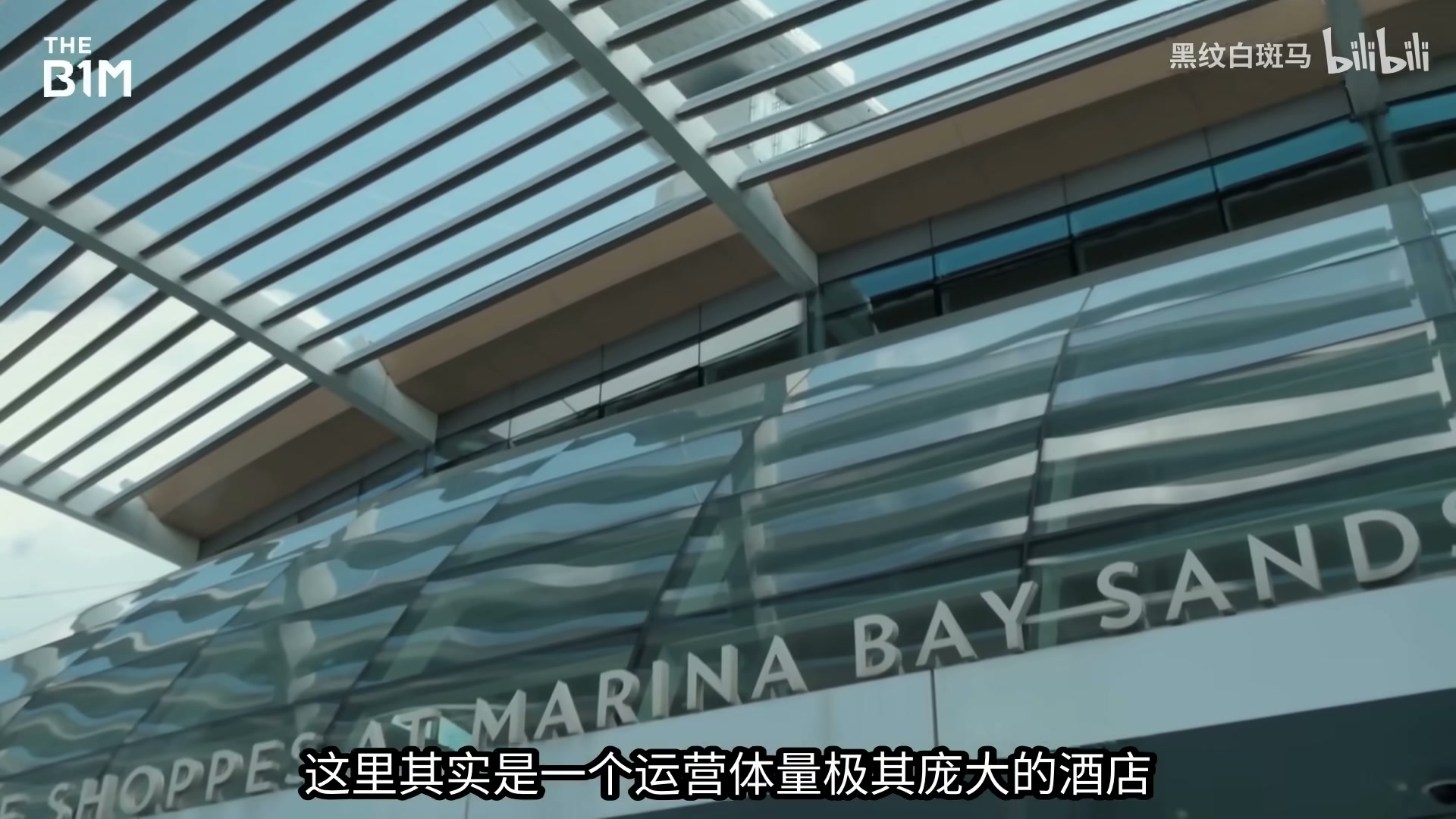

抛开建筑魔法不谈,滨海湾金沙其实是一个体量极其庞大的酒店项目:总建筑面积84.5万平方米,拥有2500间客房、全球最大的中庭赌场、商场、剧院与博物馆,协调这些功能本身就是巨大的设计挑战。
总建筑面积达84.5万平方米
12 / 15
5.2项目价值与城市影响
金融危机中，
赌上55亿美元

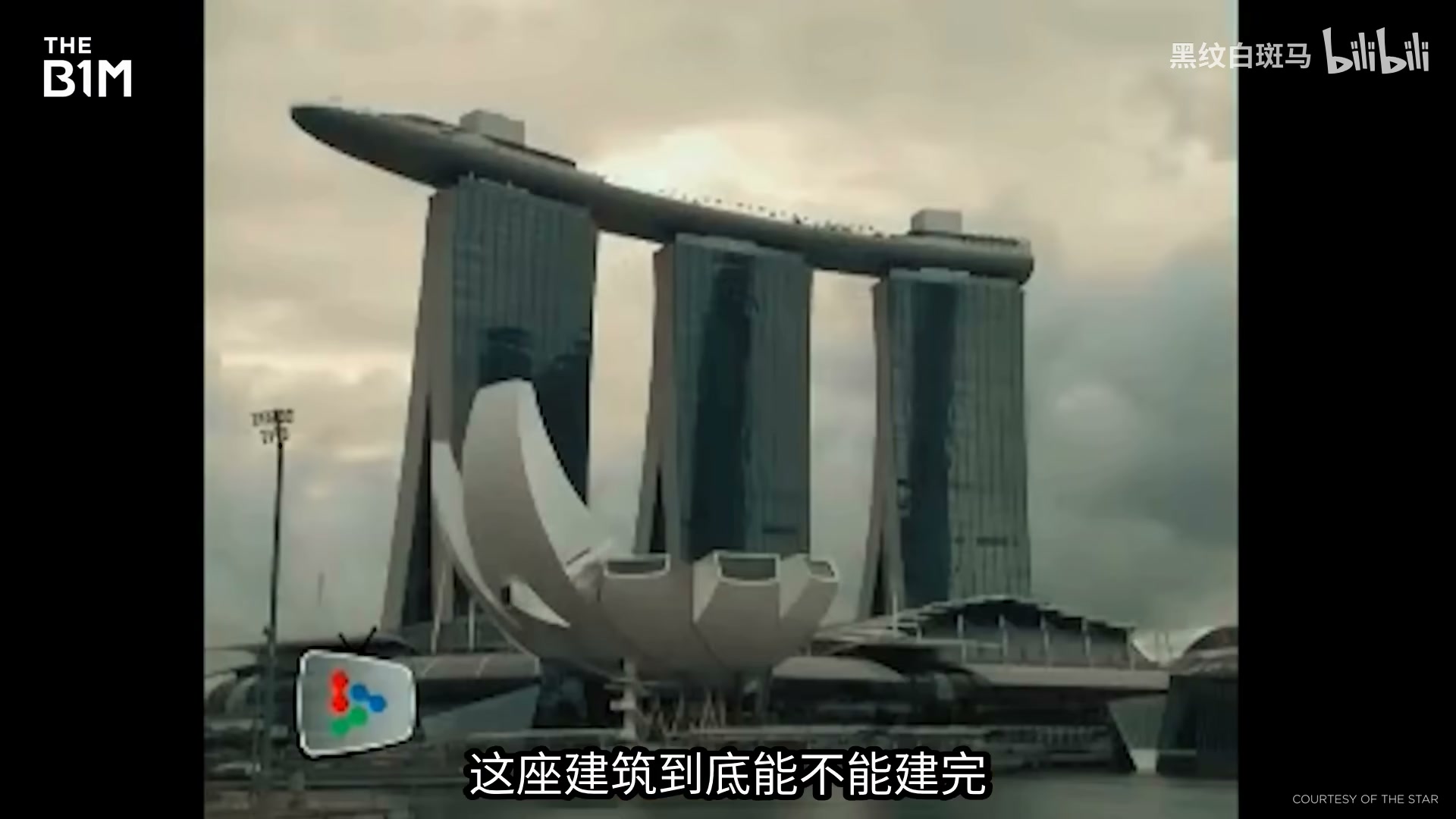

到2010年4月开业时,滨海湾金沙总造价已达55亿美元,是有史以来造价最高的独立赌场度假村之一;2008年全球金融危机中途爆发,外界一度怀疑工程能否建完,但新加坡与金沙集团坚持推进。
全球金融危机在施工中途爆发
13 / 15
5.3项目价值与城市影响
从疑虑到地标：
新加坡的新名片

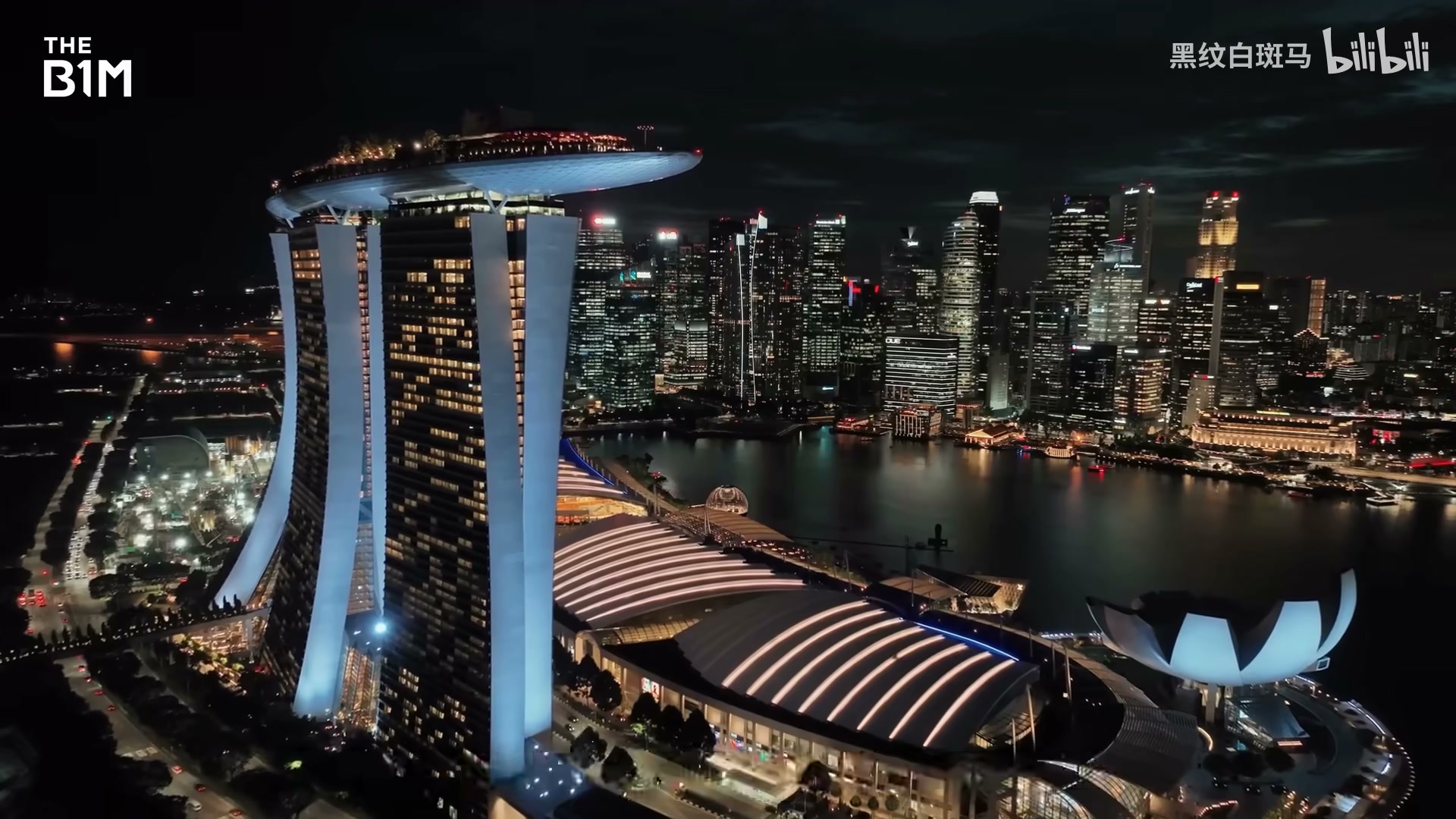

事实证明这个决定是对的:短短几年内滨海湾金沙就成为全球盈利能力最强的赌场之一,会议中心承办全球性活动,空中花园也是亚洲游客到访量最高的景点之一,并为新加坡带来堪比埃菲尔铁塔的城市地标形象。
就成为全球盈利能力最强的赌场之一
14 / 15
6.1第四塔楼扩建规划
第四座塔楼，
扭转45度而生

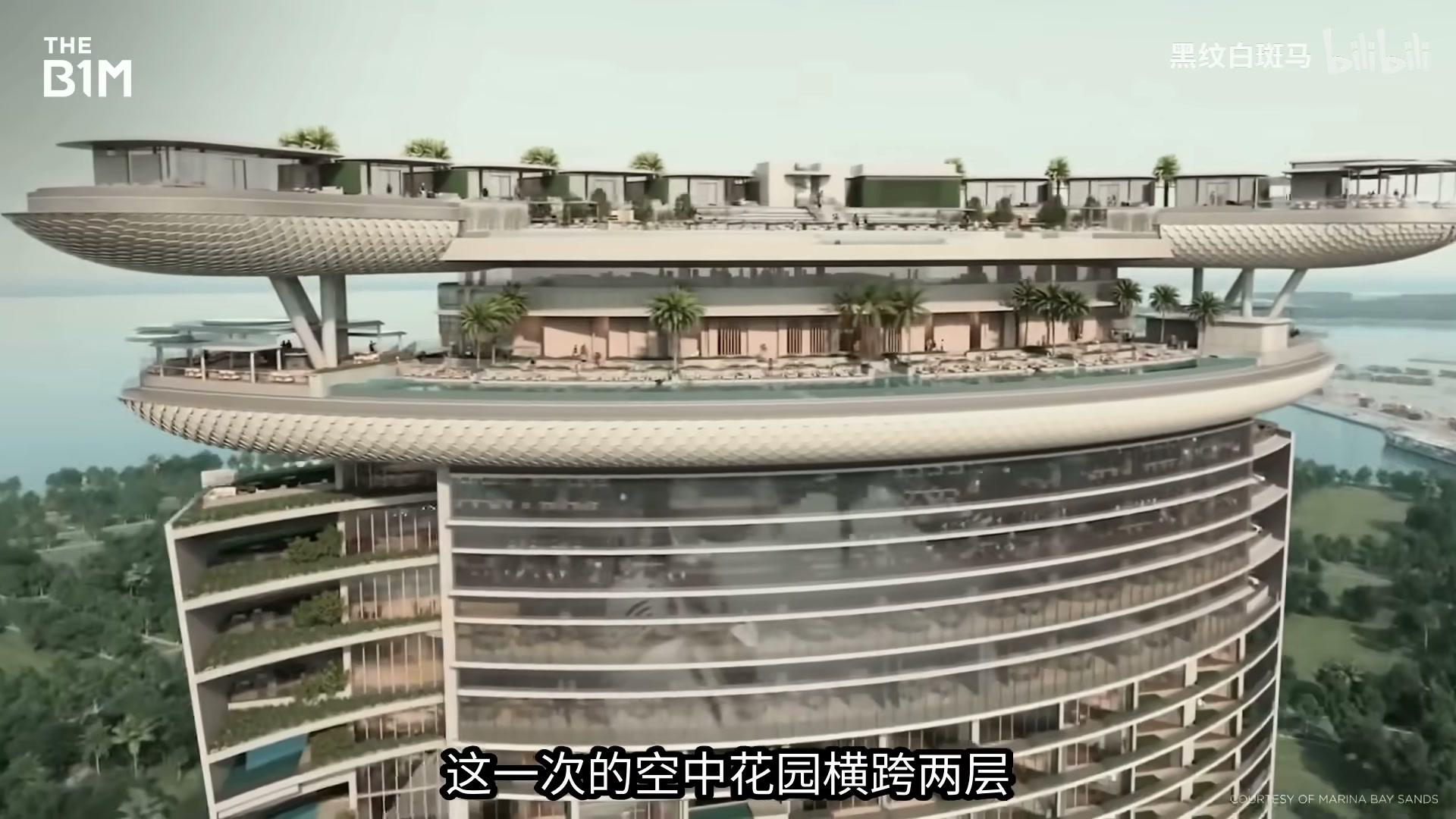

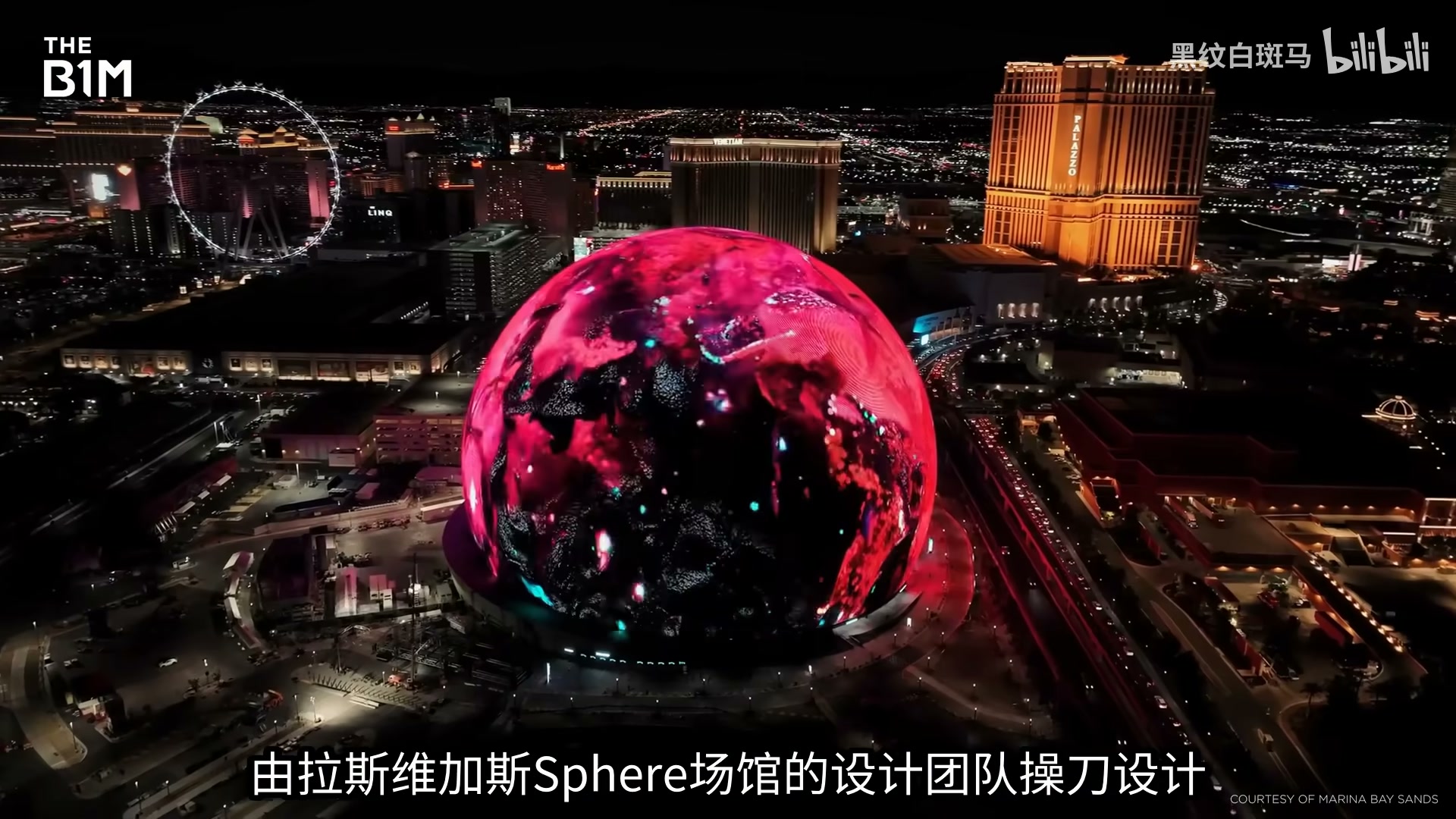

第四座塔楼共55层,楼体前倾并整体扭转45度,同样设有横跨两层的空中花园,还包含观景台、餐厅、屋顶花园、私人度假小屋等设施,塔楼下方是可容纳1.5万人、由拉斯维加斯Sphere团队设计的娱乐场馆。
整体扭转45度
15 / 15
6.2第四塔楼扩建规划
33亿到80亿，
续写传奇代价
第四塔楼项目最初估算造价33亿美元,如今已攀升至约80亿美元,足见工程的复杂程度与雄心规模;这是萨夫迪对自己杰作的续写,能否成功,只有时间能给出答案。
如今已攀升至约80亿美元
